升降式止回阀的优点及产品结构

发布日期:[2021-03-16]     点击率:

升降式止回阀的主要优点是其结构简单。由于运动部件仅是锥形阀盘,因此阀门经久耐用,几乎不需要维护,并且是磨损少的金属板。升降式止回阀的局限在于必须将其安装在水平管道中。

带有金属对金属密封对的升降式止回阀允许少量泄漏。这仅在流体回流密封要求不是很严格的情况下才适用。它通常仅在供水系统中使用,通常用于防止蒸汽陷阱。冷凝水管道离心泵的出口处也使用了冷凝水回流。


升降式止回阀的阀瓣自动运行。通常有一个锥形阀瓣,可将金属阀座推入阀的入口和出口之间。可以在碟片上添加弹簧以对其进行预加载。随着流体向前流动,流体压力的作用将锥形阀与宽阀座分离,并打开阀。逆向流动时,阀盘在自重,弹簧力(如果施加弹簧预紧力)和回油压力的共同作用下返回阀座,然后阀关闭。

升降式止回阀的结构与截止阀有很多相似之处,其阀体与截止阀的阀体完全相同,通常可以使用。盘的形状也类似于截止阀的阀盘。光盘顶部和阀盖底部是一组导向轴和轴套,可用来抬起光盘导向轴。可以通过阀盖的导向套自由放下。使用导套的目的是确保阀瓣完全回到阀座。在阀盖导向套的上部加工有一个泄压孔,当阀瓣上升时,排出套管内部的介质,并减小了阀瓣打开时的阻力。尽管升降式止回阀的运行可靠,但它具有较高的流阻,适用于小直径。

升降式止回阀是zui常用的止回阀型号之一。这是单向阀模型,其中阀瓣沿阀瓣密封面的轴线上下移动。

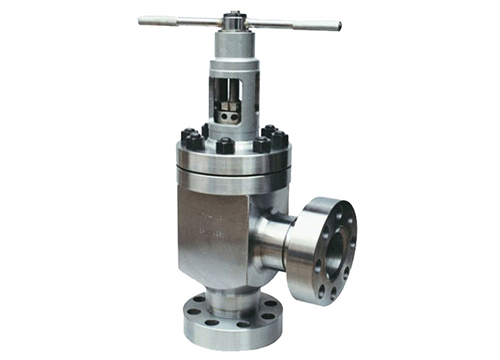

东宇高中压阀门的推荐您查看:高压角式截止阀
