高压角式截止阀工作原理

高压角式截止阀工作原理

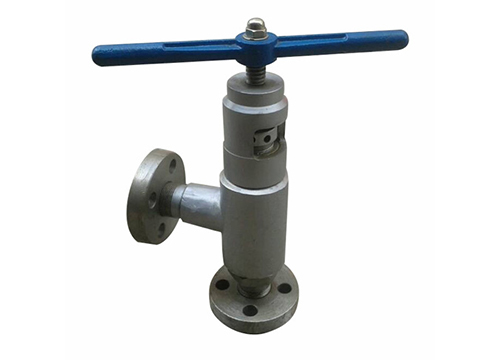

高压角式截止阀阀杆一般都做旋转升降运动,手轮固定在阀杆顶端。当顺时针方向旋转手轮时,阀杆螺纹下旋,阀瓣密封面与阀座密封面紧密接触,截止阀达到关闭状态;当逆时针方向旋转手轮时,阀杆螺纹上旋,阀瓣密封面与阀座密封面脱开,截止阀开启。高压角式截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。

高压角式截止阀优点

a.与闸阀比较,高压角式截止阀结构较简单,通常在阀体和阀瓣上只有一个密封面,密封面积小、节省贵重材料、成本低,因而制造工艺性比较好,便于维修。

b.密封面磨损及擦伤较轻,密封性好。启闭时阀瓣与阀体密封面之间无相对滑动(锥形密封面除外),因而磨损与擦伤均不严重,密封性能好,使用寿命长。

c.开启高度小,一般仅为阀座通道直径的1/4,结构紧凑,节省安装空间。

高压角式截止阀缺点

a.结构长度较大。

b.启闭力矩大,启闭费力。关闭时,因为阀瓣运动方向与介质压力作用方向相反,须克服介质的作用力,所以启闭力矩大。

c.流阻大。阀体内介质通道比较曲折,流动阻力大,动力消耗大,特别是在液压装置中,这种压力损失尤为明显。在各类截断阀中截止阀的流阻Z大。

d.介质流动方向受限制。介质流经截止阀时,在阀座通道处只能是从下向上或从上向下流动,所以介质只能单方向流动,不能改变流动方向。
