高压角式截止阀安装注意事项与执行标准

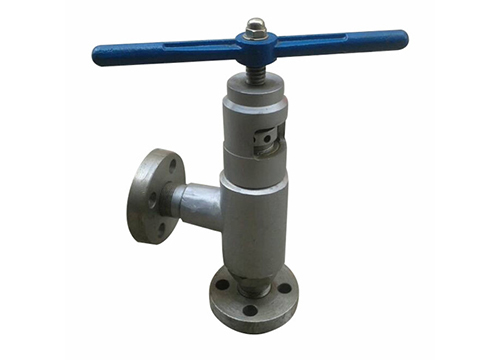

高压角式截止阀概述

用于公称压力PN1.6～32.0MPa,工作温度-29～540℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。高压角式截止阀的主要特点： 产品结构合理、密封可靠、性能优良、造型美观；密封面堆焊Co基硬质合金、耐磨、抗摩擦性能好、使用寿命长； 阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；双重密封，性能更可靠；阀杆升降位置指示，更直观；零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

高压角式截止阀产品执行标准

设计与制造：GB12233

法兰尺寸：GB9113

结构长度：GB12221

检验与实验：GB/T13927

高压角式截止阀安装注意事项

1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

2）、安装在保温管道上的各类手动阀门，手柄均不得向下。

3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
