高压角式截止阀的参数与安装

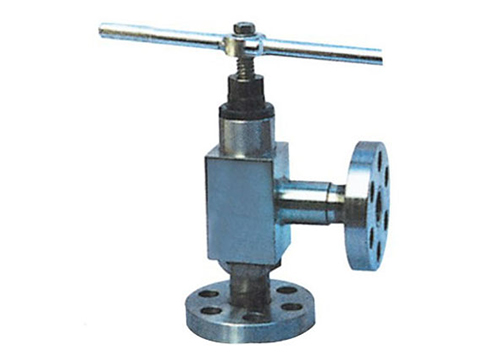

高压角式截止阀产品概述：

1.介质进口和出口位于90度的垂直位置,采用针形阀尖密封的不锈钢阀门,称为角式针阀

2.该类阀门比其他类型的阀门更耐压,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封

3.高压角式截止阀与压力表配合使用是合适的了

4.一般的角式阀门都做成螺纹连接,我们还能根据客户需求提供法兰及其他形式的连接方式

高压角式截止阀主要参数：

1.结构形式：角式

2.密封结构：软密封、硬密封

3.压力范围：6000Psi

4.公称通径：DN6-DN50

5.制造材质：碳钢、铸钢、不锈钢

6.驱动方式：手动,气动,电动

7.连接方式：螺纹、法兰、焊接、卡套

高压角式截止阀安装注意事项：

1.安装位置,高度,进出口方向必须符合设计要求,介质流动方向应与阀体所标箭头方向一致,连接应牢固紧密。

2.安装前必须进行外观检查,阀门的铭牌应符合现行标准《通用阀门标志》GB 12220的规定。

3.工作压力大于1.0 MPa及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。

4.试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体,填料应无渗漏为合格。

5.严密性试验时,试验压力为公称压力的1.1倍,试验持续的时间符合GB 50243的要求
